Langlochfräser mit Eckradius (2-Schneider)

Aufnahmetyp, maschinenseitig: DIN 6535-HA
Ø-Toleranz: h10
Norm: DIN 6527L
Oberfläche: Cristall C
Schneidrichtung: rechts
Typ: N
Schneidstoff: VHM
Schneidenzahl: 2
Form: A
Spiralwinkel (Spanwinkel): 30
Pikto Anschnitt: R005
Pikto Bohren: bohren
Pikto Helix: helix
Pikto Länge: lang
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: 9
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne
Pikto Kopieren: kopieren

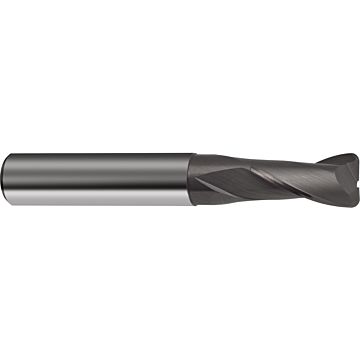

Artikelnummer: 6722 Durchmesserbereich:
6,000 - 12,000 mm

Um Preise zu sehen, loggen Sie sich bitte ein. Neukunden können sich HIER ein Benutzerkonto anlegen oder die gewünschten Produkte in den Warenkorb legen und anschließend eine Angebotsanfrage absenden.

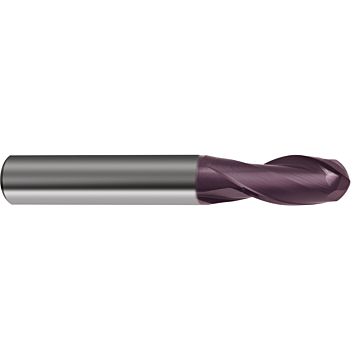

Langlochfräser mit Vollradius (2-Schneider)

Aufnahmetyp, maschinenseitig: DIN 6535-HA
Ø-Toleranz: h10
Norm: DIN 6527L
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: N
Schneidstoff: VHM
Schneidenzahl: 2
Form: A
Härte: ≤ 48
Spiralwinkel (Spanwinkel): 30
Pikto Anschnitt: VR005
Pikto Bohren: bohren
Pikto Helix: helix
Pikto Länge: lang
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: 9
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne
Pikto Kopieren: kopieren

Artikelnummer: 5585 Durchmesserbereich:
0,500 - 20,000 mm

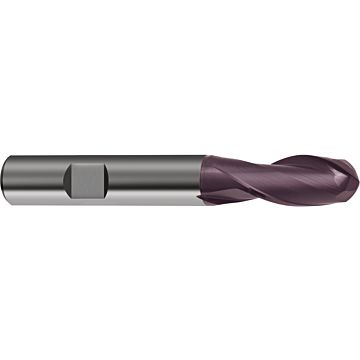

Langlochfräser mit Vollradius (2-Schneider)

Aufnahmetyp, maschinenseitig: DIN 6535-HB
Ø-Toleranz: h10
Norm: DIN 6527L
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: N
Schneidstoff: VHM
Schneidenzahl: 2
Form: B
Härte: ≤ 48
Spiralwinkel (Spanwinkel): 30
Pikto Anschnitt: VR005
Pikto Bohren: bohren
Pikto Helix: helix
Pikto Länge: lang
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: 9
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne
Pikto Kopieren: kopieren

Artikelnummer: 5533 Durchmesserbereich:
4,000 - 12,000 mm

Langlochfräser mit Vollradius (2-Schneider)

Aufnahmetyp, maschinenseitig: DIN 6535-HA
Ø-Toleranz: f9
Norm: DIN 6527L
Oberfläche: blank
Schneidrichtung: rechts
Typ: N
Schneidstoff: VHM
Schneidenzahl: 2
Form: A
Spiralwinkel (Spanwinkel): 30
Pikto Anschnitt: VR005
Pikto Bohren: bohren
Pikto Helix: helix
Pikto Länge: lang
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: 9
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne
Pikto Kopieren: kopieren

Artikelnummer: 3308 Durchmesserbereich:
0,500 - 20,000 mm

Langlochfräser mit Vollradius (2-Schneider)

Aufnahmetyp, maschinenseitig: DIN 6535-HA
Ø-Toleranz: f9
Norm: DIN 6527L
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: N
Schneidstoff: VHM
Schneidenzahl: 2
Form: A
Härte: ≤ 48
Spiralwinkel (Spanwinkel): 30
Pikto Anschnitt: VR005
Pikto Bohren: bohren
Pikto Helix: helix
Pikto Länge: lang
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: 9
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne
Pikto Kopieren: kopieren

Artikelnummer: 3679 Durchmesserbereich:
0,500 - 20,000 mm

Langlochfräser mit Vollradius (2-Schneider)

Aufnahmetyp, maschinenseitig: DIN 6535-HA
Ø-Toleranz: h10
Norm: DIN 6527L
Oberfläche: Cristall C
Schneidrichtung: rechts
Typ: N
Schneidstoff: VHM
Schneidenzahl: 2
Form: A
Spiralwinkel (Spanwinkel): 30
Pikto Anschnitt: VR005
Pikto Bohren: bohren
Pikto Helix: helix
Pikto Länge: lang
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: 9
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne
Pikto Kopieren: kopieren

Artikelnummer: 6724 Durchmesserbereich:
3,000 - 12,000 mm

Langlochfräser mit Vollradius (2-Schneider)

Aufnahmetyp, maschinenseitig: DIN 6535-HB
Ø-Toleranz: h10
Norm: DIN 6527L
Oberfläche: blank
Schneidrichtung: rechts
Typ: N
Schneidstoff: VHM
Schneidenzahl: 2
Form: B
Spiralwinkel (Spanwinkel): 30
Pikto Anschnitt: VR005
Pikto Bohren: bohren
Pikto Helix: helix
Pikto Länge: lang
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: 9
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne
Pikto Kopieren: kopieren

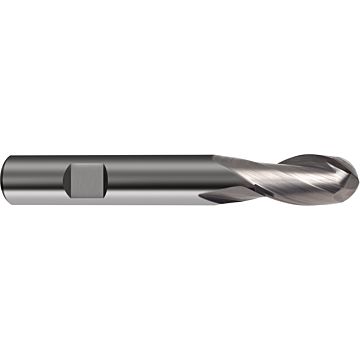

Artikelnummer: 3024 Durchmesserbereich:
3,000 - 20,000 mm

Langlochfräser mit Vollradius (2-Schneider)

Aufnahmetyp, maschinenseitig: DIN 6535-HB
Ø-Toleranz: f9
Norm: DIN 6527L
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: N
Schneidstoff: VHM
Schneidenzahl: 2
Form: B
Härte: ≤ 48
Spiralwinkel (Spanwinkel): 30
Pikto Anschnitt: VR005
Pikto Bohren: bohren
Pikto Helix: helix
Pikto Länge: lang
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: 9
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne
Pikto Kopieren: kopieren

Artikelnummer: 3049 Durchmesserbereich:
2,000 - 20,000 mm

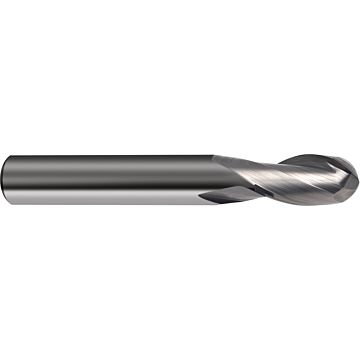

Langlochfräser mit Vollradius (2-Schneider)

Aufnahmetyp, maschinenseitig: Zylinderschaft
Ø-Toleranz: f9
Norm: Werksnorm
Oberfläche: blank
Schneidrichtung: rechts
Typ: N
Schneidstoff: VHM
Schneidenzahl: 2
Spiralwinkel (Spanwinkel): 30
Pikto Anschnitt: VR005
Pikto Bohren: bohren
Pikto Helix: helix
Pikto Länge: lang
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: 9
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne
Pikto Kopieren: kopieren

Artikelnummer: 3157 Durchmesserbereich:
1,590 - 25,400 mm

Langlochfräser mit Vollradius (2-Schneider)

Aufnahmetyp, maschinenseitig: Zylinderschaft
Ø-Toleranz: f9
Norm: Werksnorm
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: N
Schneidstoff: VHM
Schneidenzahl: 2
Spiralwinkel (Spanwinkel): 30
Pikto Anschnitt: VR005
Pikto Bohren: bohren
Pikto Helix: helix
Pikto Länge: lang
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: 9
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne
Pikto Kopieren: kopieren

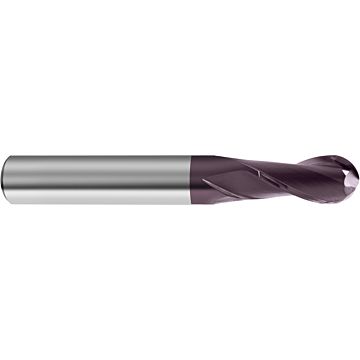

Artikelnummer: 3159 Durchmesserbereich:
1,590 - 25,400 mm

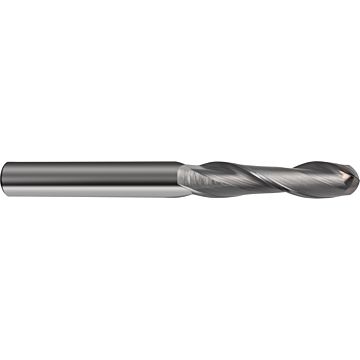

Langlochfräser mit Vollradius (2-Schneider)

Aufnahmetyp, maschinenseitig: Zylinderschaft
Ø-Toleranz: f9
Norm: Werksnorm
Oberfläche: blank
Schneidrichtung: rechts
Typ: N
Schneidstoff: VHM
Schneidenzahl: 2
Spiralwinkel (Spanwinkel): 30
Pikto Anschnitt: VR005
Pikto Länge: mittellang
Pikto Rampen: rampen
Pikto Rückspanwinkel: 9
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne
Pikto Kopieren: kopieren

Artikelnummer: 3158 Durchmesserbereich:
3,175 - 19,050 mm

Langlochfräser mit Vollradius (2-Schneider)

Aufnahmetyp, maschinenseitig: Zylinderschaft
Ø-Toleranz: f9
Norm: Werksnorm
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: N
Schneidstoff: VHM
Schneidenzahl: 2
Spiralwinkel (Spanwinkel): 30
Pikto Anschnitt: VR005
Pikto Länge: mittellang
Pikto Rampen: rampen
Pikto Rückspanwinkel: 9
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne
Pikto Kopieren: kopieren

Artikelnummer: 3160 Durchmesserbereich:
3,175 - 19,050 mm

Langlochfräser mit Vollradius XL (2-Schneider)

Aufnahmetyp, maschinenseitig: DIN 6535-HA
Ø-Toleranz: f9
Norm: Werksnorm
Oberfläche: blank
Schneidrichtung: rechts
Typ: N
Schneidstoff: VHM
Schneidenzahl: 2
Spiralwinkel (Spanwinkel): 30
Pikto Anschnitt: VR005
Pikto Länge: extralang
Pikto Rampen: rampen
Pikto Rückspanwinkel: 9
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne
Pikto Kopieren: kopieren

Artikelnummer: 3014 Durchmesserbereich:
3,000 - 12,000 mm

Langlochfräser mit Vollradius XL (2-Schneider)

Aufnahmetyp, maschinenseitig: DIN 6535-HA
Ø-Toleranz: f9
Norm: Werksnorm
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: N
Schneidstoff: VHM
Schneidenzahl: 2
Spiralwinkel (Spanwinkel): 30
Pikto Anschnitt: VR005
Pikto Länge: extralang
Pikto Rampen: rampen
Pikto Rückspanwinkel: 9
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne
Pikto Kopieren: kopieren

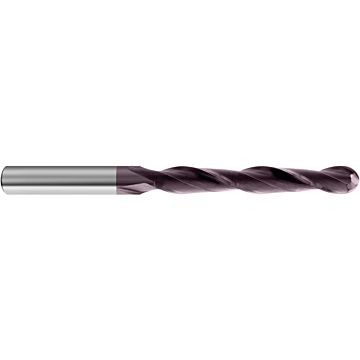

Artikelnummer: 3030 Durchmesserbereich:
3,000 - 12,000 mm

Mehrzahn-Schaftfräser mit Eckenradius GH 100 U

Aufnahmetyp, maschinenseitig: DIN 6535-HA
Ø-Toleranz: f9
Norm: DIN 6527L
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: NH
Schneidstoff: VHM
Schneidenzahl: 6+
Form: A
Härte: ≤ 55
Spiralwinkel (Spanwinkel): 45
Pikto Anschnitt: R002
Pikto Länge: lang
Pikto Rückspanwinkel: 7
Pikto Schlichten: schlichten
Pikto Zustellung: ohne_bohren
Innenkühlung: ohne
Produkt-Logo: GTC
Pikto Kopieren: kopieren

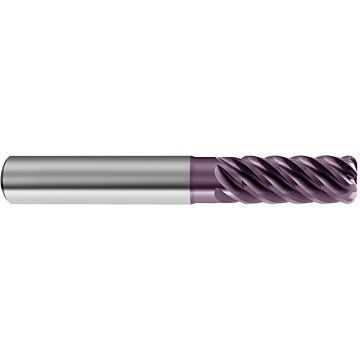

Artikelnummer: 3563 Durchmesserbereich:
3,000 - 20,000 mm

Schaftfräser mit Eckradius (4-Schneider)

Aufnahmetyp, maschinenseitig: DIN 6535-HA
Ø-Toleranz: h10
Norm: DIN 6527L
Oberfläche: blank
Schneidrichtung: rechts
Typ: N
Schneidstoff: VHM
Schneidenzahl: 4
Form: A
Spiralwinkel (Spanwinkel): 30
Pikto Anschnitt: R005
Pikto Helix: helix
Pikto Länge: lang
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: 9
Pikto Schlichten: schlichten
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne
Pikto Kopieren: kopieren

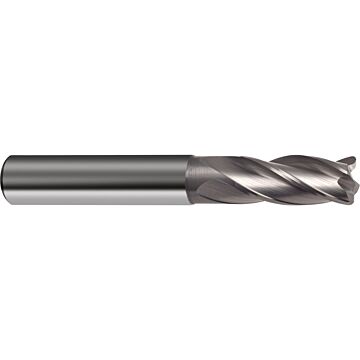

Artikelnummer: 3111 Durchmesserbereich:
6,000 - 20,000 mm

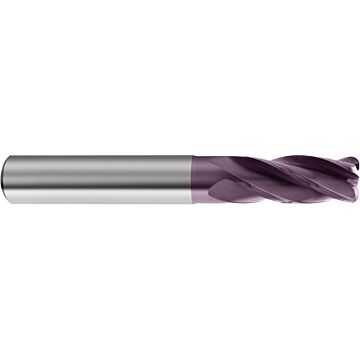

Schaftfräser mit Eckradius (4-Schneider)

Aufnahmetyp, maschinenseitig: DIN 6535-HA
Ø-Toleranz: h10
Norm: DIN 6527L
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: N
Schneidstoff: VHM
Schneidenzahl: 4
Form: A
Härte: ≤ 48
Spiralwinkel (Spanwinkel): 30
Pikto Anschnitt: R005
Pikto Helix: helix
Pikto Länge: lang
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: 9
Pikto Schlichten: schlichten
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne
Pikto Kopieren: kopieren

Artikelnummer: 3562 Durchmesserbereich:
1,000 - 20,000 mm

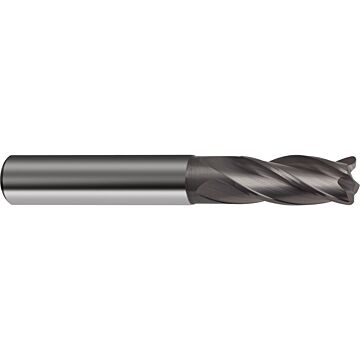

Schaftfräser mit Eckradius (4-Schneider)

Aufnahmetyp, maschinenseitig: DIN 6535-HA
Ø-Toleranz: h10
Norm: DIN 6527L
Oberfläche: Cristall C
Schneidrichtung: rechts
Typ: N
Schneidstoff: VHM
Schneidenzahl: 4
Form: A
Spiralwinkel (Spanwinkel): 30
Pikto Anschnitt: R005
Pikto Helix: helix
Pikto Länge: lang
Pikto Rampen: rampen
Pikto Rückspanwinkel: 9
Pikto Schlichten: schlichten
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne
Pikto Kopieren: kopieren

Artikelnummer: 6723 Durchmesserbereich:
6,000 - 12,000 mm

Schaftfräser mit Eckradius (4-Schneider)

Aufnahmetyp, maschinenseitig: Zylinderschaft
Ø-Toleranz: f9
Norm: Werksnorm
Oberfläche: blank
Schneidrichtung: rechts
Typ: N
Schneidstoff: VHM
Schneidenzahl: 4
Spiralwinkel (Spanwinkel): 30
Pikto Anschnitt: VR005
Pikto Helix: helix
Pikto Länge: mittellang
Pikto Rampen: rampen
Pikto Rückspanwinkel: 9
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne
Pikto Kopieren: kopieren

Artikelnummer: 3164 Durchmesserbereich:
3,175 - 19,050 mm

Schaftfräser mit Eckradius (4-Schneider)

Aufnahmetyp, maschinenseitig: Zylinderschaft
Ø-Toleranz: h10
Norm: Werksnorm
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: N
Schneidstoff: VHM
Schneidenzahl: 4
Spiralwinkel (Spanwinkel): 30
Pikto Anschnitt: VR005
Pikto Helix: helix
Pikto Länge: mittellang
Pikto Rampen: rampen
Pikto Rückspanwinkel: 9
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne
Pikto Kopieren: kopieren

Artikelnummer: 3167 Durchmesserbereich:
3,175 - 19,050 mm

Schaftfräser mit Vollradius (4-Schneider)

Aufnahmetyp, maschinenseitig: Zylinderschaft
Ø-Toleranz: f9
Norm: Werksnorm
Oberfläche: TiAlN-nanoA
Schneidrichtung: rechts
Typ: N
Schneidstoff: VHM
Schneidenzahl: 4
Härte: ≤ 48
Spiralwinkel (Spanwinkel): 30
Pikto Anschnitt: VR005
Pikto Helix: helix
Pikto Länge: lang
Pikto Rampen: rampen
Pikto Rückspanwinkel: 9
Pikto Schlichten: schlichten
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne
Pikto Kopieren: kopieren

Artikelnummer: 6924 Durchmesserbereich:
1,590 - 25,400 mm

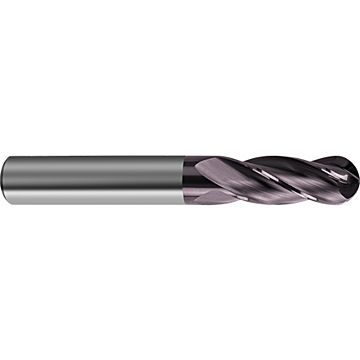

Schaftfräser mit Vollradius (4-Schneider)

Aufnahmetyp, maschinenseitig: DIN 6535-HB
Ø-Toleranz: h10
Norm: DIN 6527L
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: N
Schneidstoff: VHM
Schneidenzahl: 4
Form: B
Härte: ≤ 48
Spiralwinkel (Spanwinkel): 30
Pikto Anschnitt: VR005
Pikto Helix: helix
Pikto Länge: lang
Pikto Rampen: rampen
Pikto Rückspanwinkel: 9
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne
Pikto Kopieren: kopieren

Artikelnummer: 5584 Durchmesserbereich:
3,000 - 20,000 mm

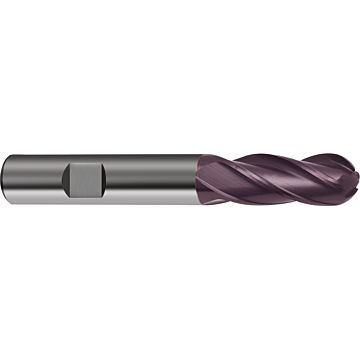

Schaftfräser mit Vollradius (4-Schneider)

Aufnahmetyp, maschinenseitig: DIN 6535-HA
Ø-Toleranz: f9
Norm: DIN 6528
Oberfläche: blank
Schneidrichtung: rechts
Typ: N
Schneidstoff: VHM
Schneidenzahl: 4
Spiralwinkel (Spanwinkel): 30
Pikto Anschnitt: VR005
Pikto Helix: helix
Pikto Länge: lang
Pikto Rampen: rampen
Pikto Rückspanwinkel: 9
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne
Pikto Kopieren: kopieren

Artikelnummer: 3306 Durchmesserbereich:
4,000 - 20,000 mm

Schaftfräser mit Vollradius (4-Schneider)

Aufnahmetyp, maschinenseitig: DIN 6535-HA
Ø-Toleranz: h10
Norm: DIN 6528
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: N
Schneidstoff: VHM
Schneidenzahl: 4
Härte: ≤ 48
Spiralwinkel (Spanwinkel): 30
Pikto Anschnitt: VR005
Pikto Helix: helix
Pikto Länge: lang
Pikto Rampen: rampen
Pikto Rückspanwinkel: 9
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne
Pikto Kopieren: kopieren

Artikelnummer: 3727 Durchmesserbereich:
4,000 - 20,000 mm

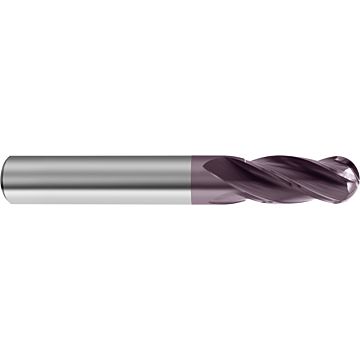

Radiusfräser

Ein Radiusfräser ist ein Schaftfräser, der vor allem zum Fräsen im Prototypen- und Formenbau eingesetzt wird. Um die Konturen für die Werkstücke exakt abzubilden, werden die Formen für den Formenbau mit zum Teil kleinsten Radien versehen. Bei Radiusfräsern unterscheidet man zwischen Vollradius- und Eckradiusfräsern, auch Torusfräser genannt.

Radiusfräser wofür?

Radiusfräser werden vor allem zum Kopierfräsen angewendet. Mit einem Radiusfräser lassen sich komplexe Formen fräsen. Somit eignen sich diese Werkzeuge hervorragend für die 3D-Fräsbearbeitung.

Beim Radiusfräsen kommt es auf Genauigkeit an. Deshalb bieten wir Werkzeuge aus VHM für höchste Präzision. Außerdem können aufgrund der geringen Zustellung beim HSC-Fräsen hohen Schnittdaten gewählt werden.

Zur Produktgruppe der VHM-HPC-Schaftfräser von Gühring gehören auch hochwertige Radiusfräser. Der Schaftfräser GF 500 beispielsweise ist in der Ausführung als Vollradius- und Torusfräser erhältlich. Der VHM Fräser eignet sich für die 3D-Bearbeitung von Formen und Gesenken bis 54 HRC. Der VHM Fräser GF 500 wird im Bereich der Hochgeschwindigkeitszerspanung eingesetzt, genauer gesagt für "High Speed Cutting" (HSC). Diese Frässtrategie unterscheidet sich vom "High Performance Cutting" (HPC) durch die gewählten Schnittdaten: Bei HPC wird ein maximales Zeitspanvolumen pro Schnitt erzielt, während bei HSC mit hohen Schnittgeschwindigkeiten bei kleinen Zustellungen mit extremen Vorschüben gearbeitet wird.
